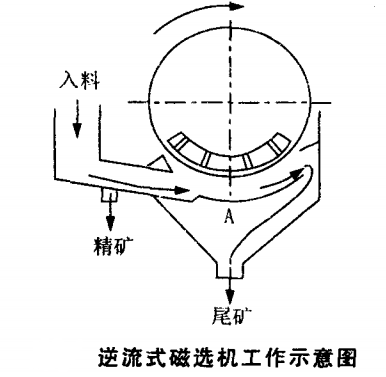

今天我們開元機械來給大家講解一下逆流式磁選機的工作原理，示意圖如下。

1、工作時，礦漿由給礦管進入給礦箱，均勻而又穩定地進入分選槽。

2、礦漿進入分選槽后，正處于一、二主磁極之間，由于兩磁極之間加入了楔形磁塊，此處磁場強度*大，礦漿中的磁性物在磁場的作用下，吸附在圓筒上；由于磁場強度較大，一些煤泥、矸石等非磁性物也可能夾雜在磁性物中被吸附在圓筒表面。

3、由于磁極的磁塊為交替排列，也就是說磁極極性互相交變，因此，被吸附在圓筒表面的磁性物一邊隨圓筒旋轉，一邊翻轉180°，也就是我們通常所說的磁翻轉。在交變的磁場作用和不斷翻轉的過程中，并在礦漿的不斷沖刷作用下，混雜在磁性物中的大部分非磁性物被沖掉，從而減少了大塊非磁性物質對滾筒的摩擦，延長了筒體的使用壽命。

4、磁性物隨滾筒轉到精礦槽，排入精礦槽內。由于精礦脫落區采用有效的隔磁技術，使介質在脫落區與磁場完全隔離，不需要依靠刮板和沖水等外力就可將精礦排放到精礦槽中；礦漿則由溢流堰流出，此時溢流中的磁性物含量已經很少，成為尾礦，由尾礦管排出機外。
